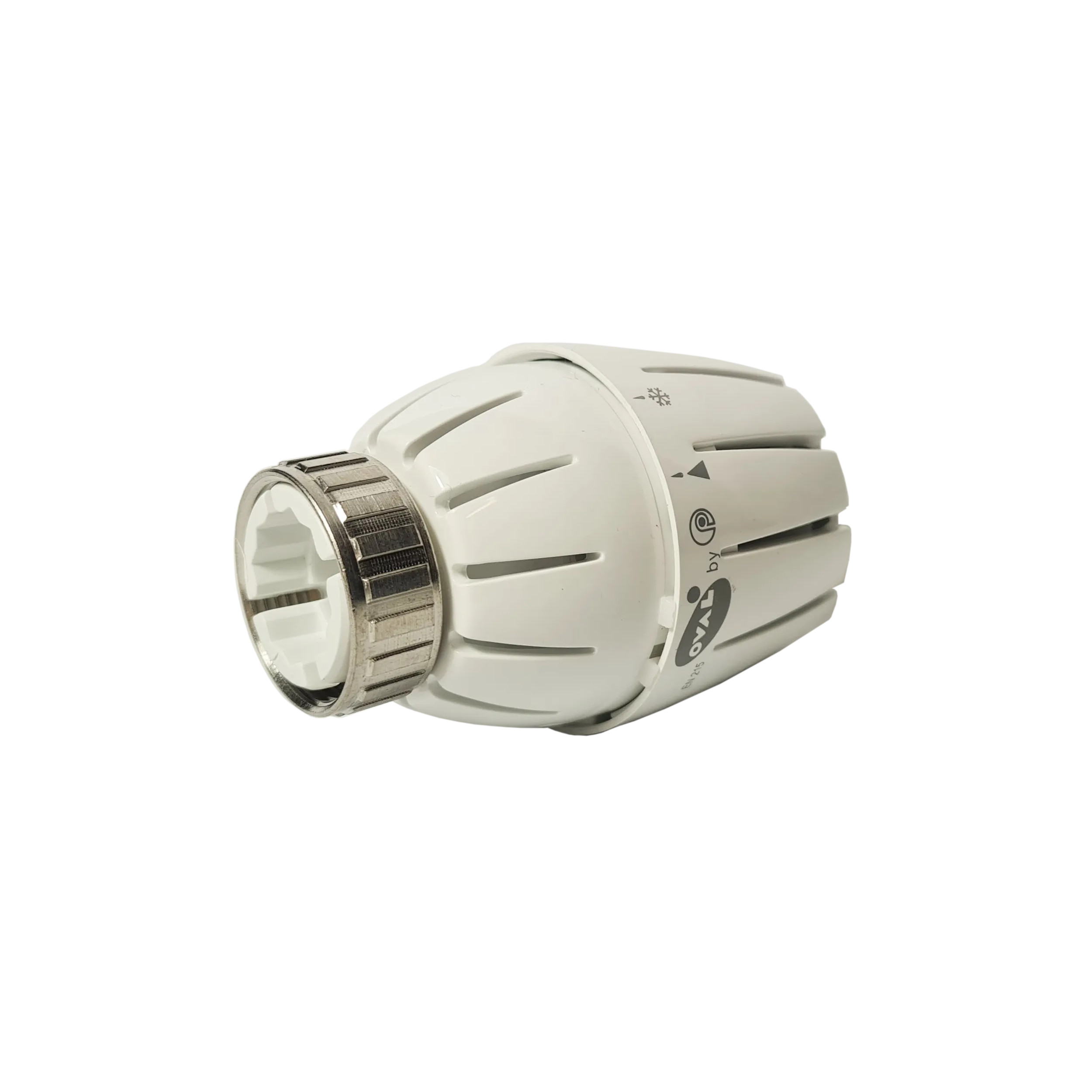

Tête thermostatique TH "OVAL" à bulbe liquide PETTINAROLI référence 107L

Caractéristiques :

Hystérésis: 0,4°K (107l )

Pression d'exercice maximum: 10 bar

Pression différentielle maximum: 0,8 bar

Pression d'essai maximum: 16 bar

Température maximum du fluide: 110°c

Influence de la température du fluide: < 0,8°K

Influence de la pression différentielle: 0,8°K

Champ de réglage: 5°c - 28°c

Temps de reaction: 30 min

Influence de la temperature du fluide: 1°K (107l )

Description :

Le robinet thermostatique doit mesurer la température ambiante en la comparant à la température requise de façon à corriger l'apport de chaleur du radiateur en modifiant l'ouverture du robinet. La température d'ambiance agit sur un bulbe constitué par un soufflet métallique contenant du liquide et de la vapeur saturée (art. 107L) ou de la cire (art. 106CN). Ce mélange est sensible à la plus petite variation de température.

Il provoque une déformation du soufflet qui modifie l'ouverture du robinet. Une augmentation de la température provoque une dilatation du bulbe et donc une fermeture du robinet. La bande proportionnelle Xp définit le saut thermique entre la température demandée et la température d'ambiance pour obtenir l'ouverture et la fermeture complète du robinet. La vitesse de ce processus dépend de la nature de l'installation.

La précision dépend de l'hystérésis.
