Description générale

• Gamme Commerciale: PROTECTION MODULAIRE
• Fonction: Disjoncteur

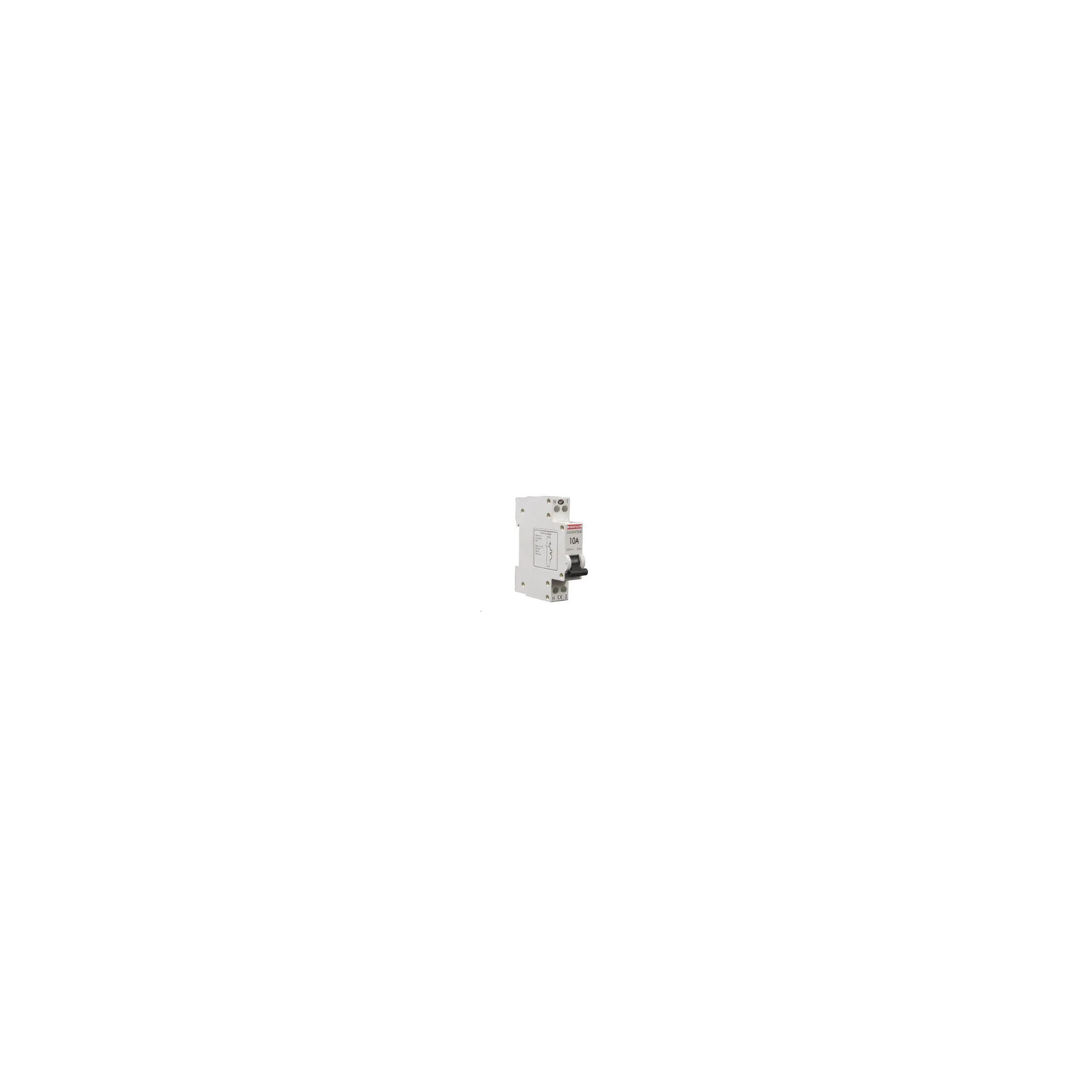

• Désignation complète: Disjoncteur Ph+N 10A
• Montage du Système Rail: DIN
• Couleur: Blanc

Caractéristiques techniques

• Tension d’emploi assignée Ue : (V) 230V
• Courant assigné In : (A) 10A
• Fréquence assignée : (Hz) 50Hz
• Nature du courant : Alternatif
• Nombre totale de pôles : 2
• Nombre de pôles protégés : 1
• Tension d’isolement assignée Ui : (V) 400V
• Tension assignée de tenue aux chocs Uimp : (V) 4000V
• Caractéristique de déclenchement instantané C
• Température de calibration de référence : (°C) 30°C
• Pouvoir de coupure différentiel assigné: 3000A
• Courant de court-circuit assigné: 3000A
• Pouvoir de coupure d’un Pôle prit séparément: 3000A
• Mode de déclenchement: Magnétothermique
• Classe de limitation d’énergie (I²t) : 1 Distance de grille (essais de court-circuit) : 55mm
• Type de protection contre les influences externes : Fermé
• Type de bornes : A vis
• Diamètre des vis de bornes 4mm
• Matière des bornes : Acier Zingué
• Plan de câblage : Oui

Caractéristiques environnementales

• T° Fonctionnement (°C) : -5°C à 50°C
• Niveau Etanchéité : IP20
• Tenue aux Chocs : 850°C
• Tenue au Feu : Oui
• Tenue aux UV : Oui
• T° Stockage 25°c

Normes, agrements et contractuels

• Garantie : 2 ans
• Certification CE : Oui
• Certification NF : Oui
• Norme de référence : EN 60898
• ROHS : Conforme
