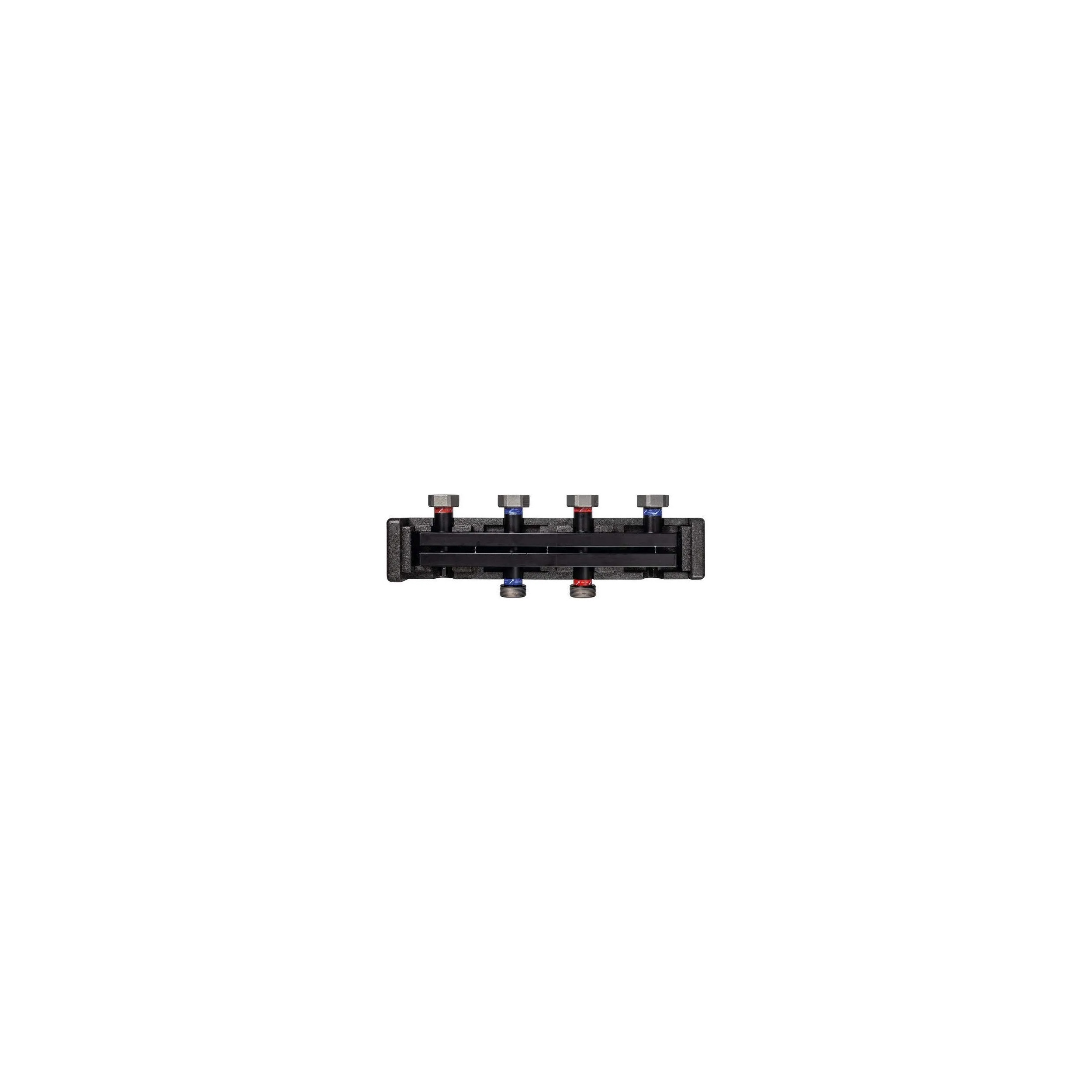

Collecteur chauffage KSV 125, deux circuits.

Les collecteurs KSV 125 sont utilisés pour distribuer le fluide caloporteur. Les circuits de chauffage doivent être connectés au filetage G1½’’ à l’aide des joints du kit. Le raccordement au circuit de la chaudière doit être étanché exactement de la même manière. Les collecteurs KSV 125 HW sont en outre équipés d’un Séparateur hydraulique intégré pour le contrôle hydraulique de l’installation. Le filetage latéral GW G½” est prévu pour le montage du robinet de vidange ou du manchon d’immersion du capteur de température. Dans le cas où il n’est pas nécessaire d’installer ces éléments, la pièce de raccordement doit être aveuglée avec un bouchon. Pour connecter les circuits de chauffage, utilisez les joints du kit. Pour étancher le raccordement au circuit de la chaudière, utilisez un ruban de téflon. Les collecteurs KSV 125  doivent être raccordés à des circuits de chauffage conformément au marquage figurant sur les raccords: couleur rouge = alimentation, couleur bleue = retour de l’installation/vers la source de chaleur.

Distance entre les axes des raccordements des groupes de pompes: 125 mm.

Pression de service max: 6 bar.

Puissance max: 70 kW (où ΔT = 20°C).

Température moyenne max: 110°C.

Ref: 77310
