DESCRIPTION GENERALE

Gamme Commerciale                     DIAM2

Nombre de Poste ( H-V )                 1

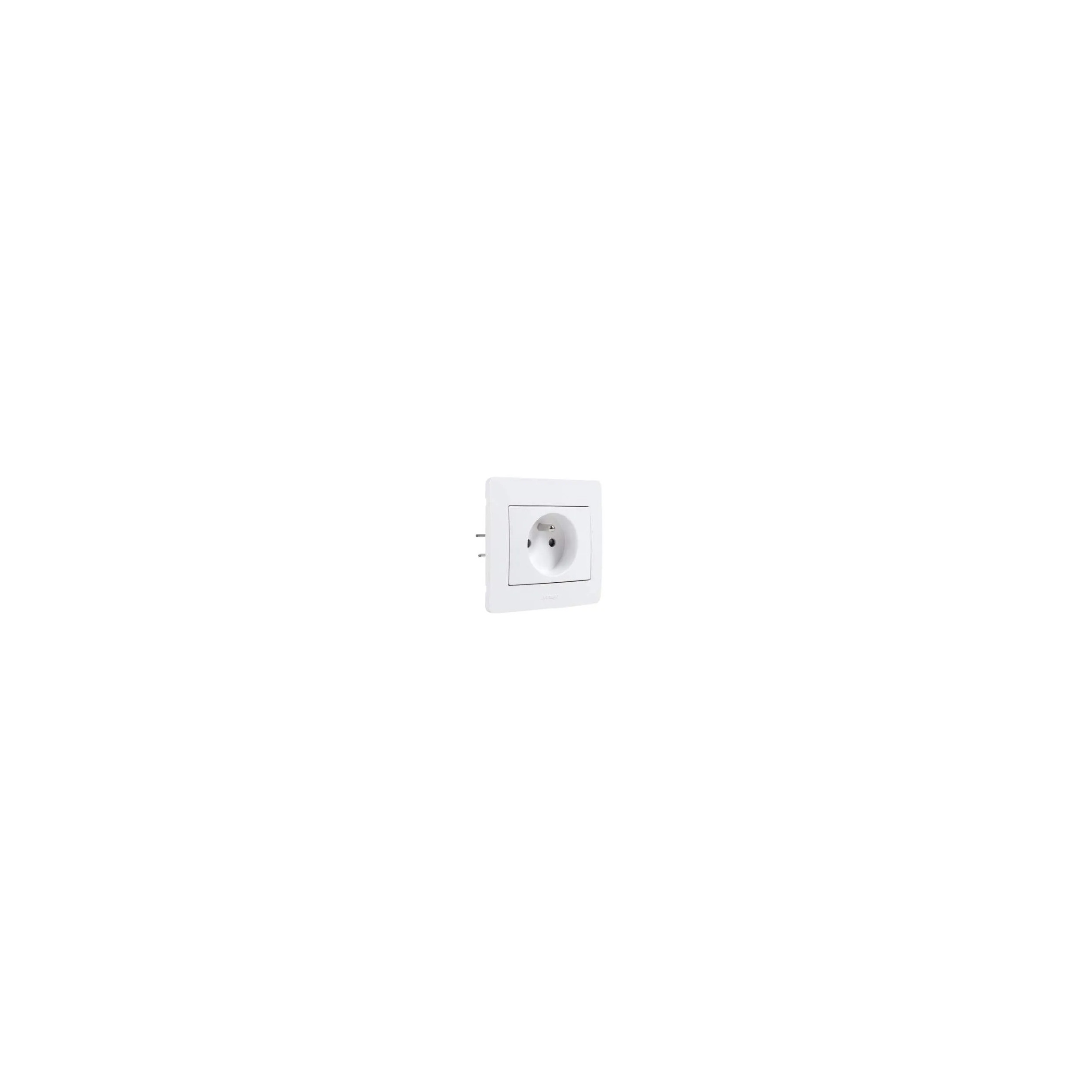

Désignation complète                     PRISE 2P+T BLANC SOUS FILM

Montage du Système                      ENCASTRE

CARACTERISTIQUES PRINCIPALES

Fonction                                         Appareillage

Présentation du produit                  Prise de courant 2 Pôles + Terre avec bornes automatiques

Composition                                   MECANISME/PLAQUE/CACHE

Nombre de Bornes                          3

Mode de Fixation                            vis ou griffes

Emballage                                      sous-film

Griffes                                            Oui

Cache peinture                               Non

Finition                                           Mat

Couleur                                           BLANC

CARACTERISTIQUES TECHNIQUES

Poids Net Unitaire ( g )                   58

Profondeur Encastrement               31

Dimensions L x l x P (mm)              85x82x42

RAL/Pantone                                  RAL 000 90 00

Matières                                        ABS/ABS/PC

Section / capacité des bornes         2,5mm²

Dénudage L (mm)                          9mm

Tête de vis                                     Philips n°3

Type de bornes                               BORNES AUTO

Nombre de Touche                          1

Profondeur Boite Compatible           40 mm

CARACTERISTIQUES ENVIRONNEMENTALES

T° Fonctionnement (°C)                  5 => 35°C

Niveau Etanchéité                          IP20

Tenue aux Chocs                            IK02

Tenue au fil Incandescent (°C)        oui

Tenue au Feu                                  650°C

Courant Nominal (I)                       16A

Tension Nominale (V)                     250V - 50Hz

Puissance Nominale (W)                 3600

Durée de vie (nb cycles)                 5000

Tenue diélectrique                          2000 V

Tenue aux UV                                 oui

T° Stockage                                     -5 => 50°C

NORMES, AGREMENTS & CONTRACTUELS

Garantie                                         2 ans

Certification CE                               OUI

Certification NF                               OUI

Norme de référence                        NF C 61-314
