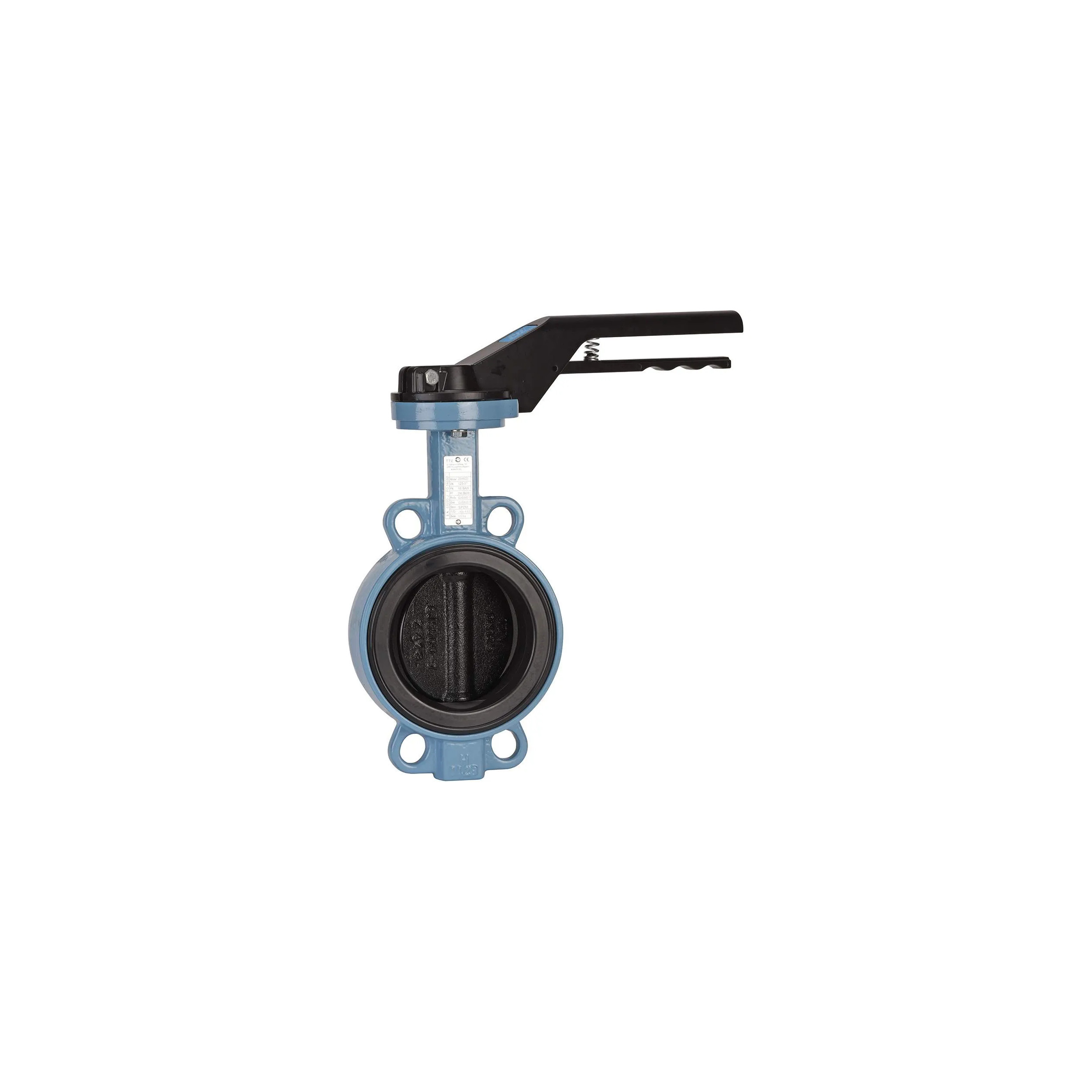

Valvola a farfalla con alette di centraggio DN 80mm FT/I/E - 1150 SFERACO riferimento 1150080.

Tipo di prodotto: Valvola a farfalla.

Descrizione: Valvola a farfalla wafer della gamma TTV excellence per l'intercettazione o la regolazione di reti di acqua potabile, fredda o calda.

Valvola con certificazione Bureau Veritas Marine, garanzia di 5 anni.

Corpo in ghisa duttile EN GJS-500-7, disco in acciaio inox e manicotto in EPDM ACS. Può essere montata tra flange PN10, PN16 o Classe 150 a seconda del DN. Compatibile con atmosfere esplosive, ATEX Zona 1&21 e Zona 2&22 su richiesta fino al DN100. Può essere azionata tramite leva in acciaio inox, riduttore a volantino, riduttore a catena o con prolunga. La valvola può essere controllata da un attuatore montato direttamente sulla piastra ISO 5211 utilizzando il mandrino quadro (fino a DN400).

CARATTERISTICHE:

- Collo lungo per isolamento termico - Motorizzabile (piastra ISO 5211 con montaggio diretto) - Alette di centraggio - Montaggio tra le flange PN10/16 da DN32 a DN400 e CLASSE 150 (PN20) da DN40 a DN400 incluso (oltre su richiesta) - Montaggio tra le flange PN10 da DN450 - Mandrino passante - Manicotto a coda di rondine da DN50, rimovibile - Farfalla in acciaio inox fino al DN100 incluso - Farfalla in ghisa rivestita in rilsan nero +/- 300 micron dal DN125 - Maniglia a 9 posizioni, lucchettabile fino al DN200, bloccabile in tutte le posizioni e non lucchettabile dal DN250 al DN300 - Vernice rilsan in colore RAL 5024, spessore 250-300 micron - Prolunga del collo da 75 mm (opzionale) - Quadro 30x30 mm per chiave di fontana (opzionale) IMPIEGO : - Applicazioni : Acqua fredda, acqua calda, acqua potabile - Non è raccomandato per : Idrocarburi, vapore, gas, acidi, oli, freon - Temperatura minima e massima Ts : - da 20°C a + 110°C - Pressione massima consentita Ps: 16 bar fino a DN300, 10 bar oltre GAMMA: - A leva da DN 32 a DN 300 - Ad albero nudo da DN 350 a DN 1400 - Può essere azionato da un riduttore a volantino IP65 ( Cod. 1197 ) da DN 32 a DN 1400 - Può essere azionato da un riduttore a catena IP65 ( Cod. 1194 ) da DN 32 a DN 1400. 1194 ) da DN 32 a DN 500 - Su richiesta, prolunga con lunghezza speciale ( Ref. 98665 ) - Su richiesta, maniglia in acciaio inox CF8M e viti in acciaio inox ( Ref. 9831250-9831264 ) COLLEGAMENTO : - Tra flange PN10-PN16 da DN 32 a DN400 e CLASSE 150 (PN20) da DN40 a DN400 incluso - Tra flange PN10 da DN 450 in su

Fornitore: SFERACO

Riferimento del fornitore: 1150080
