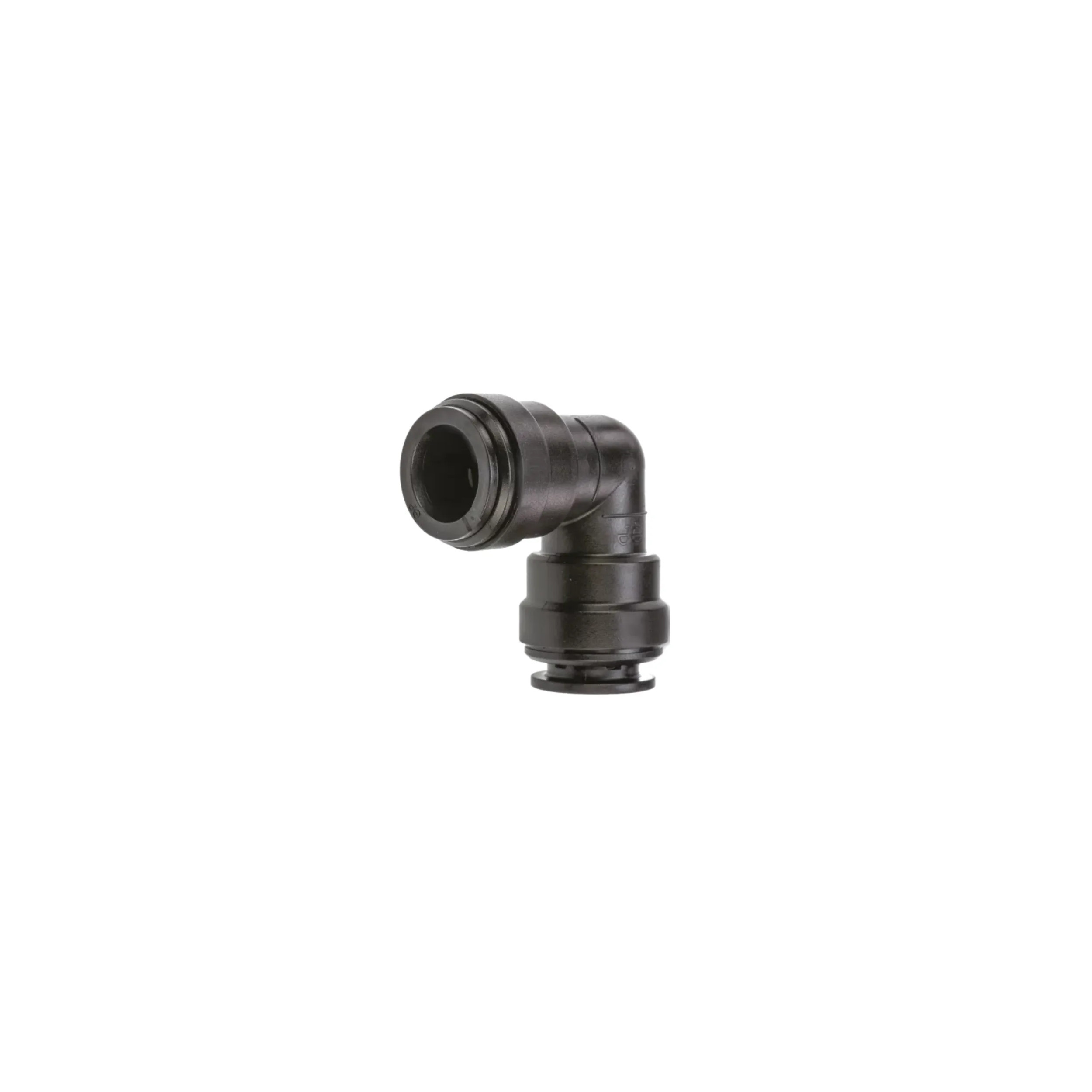

Gomito in acetale, nero, 8mm

Specifiche tecniche - Connessioni del sistema di aria compressa

NOTA: Questa specifica si riferisce principalmente, ma non esclusivamente, alla nostra gamma di raccordi per aria compressa con prefisso PM e MM. Altri raccordi, valvole, tubi e prodotti ausiliari hanno le loro specifiche tecniche.

Selezione e installazione del prodotto

I raccordi John Guest e i prodotti associati sono appositamente progettati e realizzati da John Guest in conformità con le specifiche tecniche indicate nei cataloghi dei prodotti John Guest. Tutti i raccordi John Guest e i prodotti associati devono essere selezionati, installati, utilizzati e mantenuti in conformità con queste specifiche tecniche. È responsabilità del cliente/utente assicurare che i raccordi John Guest e i prodotti associati siano adatti alle applicazioni previste, siano installati e mantenuti correttamente e siano utilizzati in conformità alle specifiche tecniche. È inoltre responsabilità del cliente/utente fornire ai propri clienti tutte le informazioni tecniche rilevanti sui prodotti John Guest che fornisce. Se avete domande sulle nostre specifiche tecniche, contattateci.

Per l'uso con prodotti chimici o altri liquidi potenzialmente aggressivi, si prega di fare riferimento al nostro servizio clienti.

I raccordi Super Speedfit e i relativi prodotti non sono raccomandati per l'uso con gas esplosivi, alcolici e altri combustibili o per l'uso in sistemi di riscaldamento centrale.

Intervalli di manutenzione e sostituzione

I prodotti John Guest sono generalmente a bassa manutenzione, ma raccomandiamo almeno un controllo visivo di routine. La frequenza dell'ispezione visiva dipenderà dalla gravità dell'applicazione e dal rischio di fallimento. Se, dopo l'ispezione visiva, i prodotti John Guest appaiono danneggiati, incrinati, carbonizzati, scoloriti, distorti dal calore o corrosi, devono essere sostituiti. Qualsiasi prodotto che perde o sembra perdere deve essere sostituito.

La durata del prodotto è influenzata dalla severità dell'applicazione, dall'ostilità dell'ambiente di lavoro e dal contatto con sostanze chimiche o liquidi aggressivi. È quindi importante che gli specificatori/utenti/clienti prendano in considerazione specifici intervalli di sostituzione in base alla durata di servizio precedente o laddove un guasto potrebbe comportare tempi di inattività inaccettabili, danni o rischi di lesioni.

Installazione e test del sistema

I raccordi e i tubi devono essere tenuti puliti e intatti prima dell'uso.

Tutte le installazioni di tubi e raccordi dovrebbero essere testate a pressione dopo l'installazione per assicurare l'integrità del sistema prima di consegnarlo all'utente finale. Vedi anche "Come fare una connessione".

Intervallo di temperatura di lavoro

Temperatura minima di funzionamento = -20°C

Temperatura massima di funzionamento = + 70° C

Quanto sopra è per l'uso con l'aria. Per temperature inferiori a 0°C, si prega di consultare il nostro servizio clienti.

Pressione d'esercizio

Il sistema di aria compressa John Guest è adatto alle seguenti temperature e pressioni.

Le dimensioni di cui sopra sono per l'aria. Per l'uso con altri mezzi o tubi o ad altre temperature e pressioni, si prega di consultare il nostro servizio clienti.

Tipi di tubi

I raccordi John Guest sono destinati all'uso con il tubo di nylon John Guest, ma sono anche adatti per l'uso con una vasta gamma di tubi di plastica e metallo morbido tra cui UPVC, ABS, polietilene, nylon, acciaio dolce e rame entro le tolleranze indicate di seguito. I tubi di plastica flessibili, come il nylon, dovrebbero avere uno spessore minimo della parete di 1,5 mm. Il tubo deve avere una superficie di buona qualità ed essere privo di danni.

Tolleranze dei tubi

Questi raccordi John Guest sono progettati per tubi con i seguenti diametri esterni e tolleranze

Coperture dei morsetti

Sono disponibili come sicurezza aggiuntiva contro la rimozione del tubo o per fornire un semplice mezzo di codifica dei colori. La copertura è disponibile in una gamma di sei colori.

Valori di coppia massimi

Devono essere applicati i seguenti valori massimi di coppia.

Si raccomanda che tutte le installazioni siano controllate prima dell'uso per determinare la tenuta.

Non stringere eccessivamente i raccordi di plastica, poiché ciò potrebbe portare a una sollecitazione eccessiva e a un possibile guasto. I valori di coppia raccomandati sono indicati sopra e devono essere rispettati. John Guest raccomanda ai clienti OEM di considerare la sostituzione delle "porte" filettate con il metodo moderno di utilizzare i sistemi di cartucce John Guest.

Pulizia e disinfezione dei raccordi in acetale

Il nostro consiglio ai clienti è di usare detergenti e disinfettanti che siano sopra il ph4 e a basso contenuto di ipoclorito. I raccordi e le parti in acetale che vengono puliti e/o disinfettati devono essere risciacquati immediatamente con quantità abbondanti di acqua di rubinetto pulita per rimuovere qualsiasi traccia di detergente.

I dettagli dei prodotti realizzati in acetale sono indicati nei nostri cataloghi, ma generalmente i prodotti John Guest che incorporano l'acetale sono indicati con il prefisso di riferimento PI, PM, CI, CM e RM. I raccordi in polipropilene offrono una maggiore resistenza agli agenti chimici aggressivi rispetto ai raccordi in acetale. Il polipropilene non ha le stesse proprietà meccaniche dell'acetale e i raccordi in polipropilene John Guest sono generalmente indicati con il prefisso di riferimento PP e PPM.

I nostri fornitori di materiale raccomandano ECOLAB Oasis 133 come pulitore adatto per i prodotti in acetale prodotti da John Guest.

Strutture - Le nostre raccomandazioni

Quando si progetta un sistema d'aria compressa, si deve tenere conto anche della pressione nominale e delle linee guida per l'installazione del relativo tubo.

Il tubo deve essere sostenuto per almeno 800 mm per evitare un carico eccessivo sul raccordo. Questi supporti non devono essere più vicini di 25 mm all'estremità del raccordo.

I raccordi e i tubi John Guest devono essere collegati solo dopo il serbatoio dell'aria e non direttamente al compressore.

Raccomandiamo l'installazione di coperture a collare quando le tubature sono nascoste all'interno di pareti e soffitti.

Si raccomanda che tutte le installazioni di tubi e raccordi siano testate a pressione dopo l'installazione e prima della consegna all'utente finale.

garanzia

Sebbene diamo una garanzia contro i difetti di lavorazione o dei materiali, è responsabilità del committente assicurarsi che i raccordi e i prodotti associati siano adatti alla loro applicazione. L'installazione deve essere eseguita correttamente secondo le nostre raccomandazioni, in conformità con i codici di pratica riconosciuti e gli standard nazionali pertinenti, e deve essere oggetto di una manutenzione adeguata. Si prega di fare riferimento ai nostri termini e condizioni di vendita.

L'azienda ha una politica di continua ricerca e sviluppo e si riserva il diritto di cambiare le specifiche e il design di tutti i prodotti senza preavviso. John Guest si riserva il diritto di cambiare il colore e la forma dei prodotti. Le fotografie sono solo a scopo illustrativo.

Portate per tubi di alluminio e nylon

NB Le cifre indicate per i flussi d'aria principali nell'anello possono essere raddoppiate perché il flusso è bidirezionale
