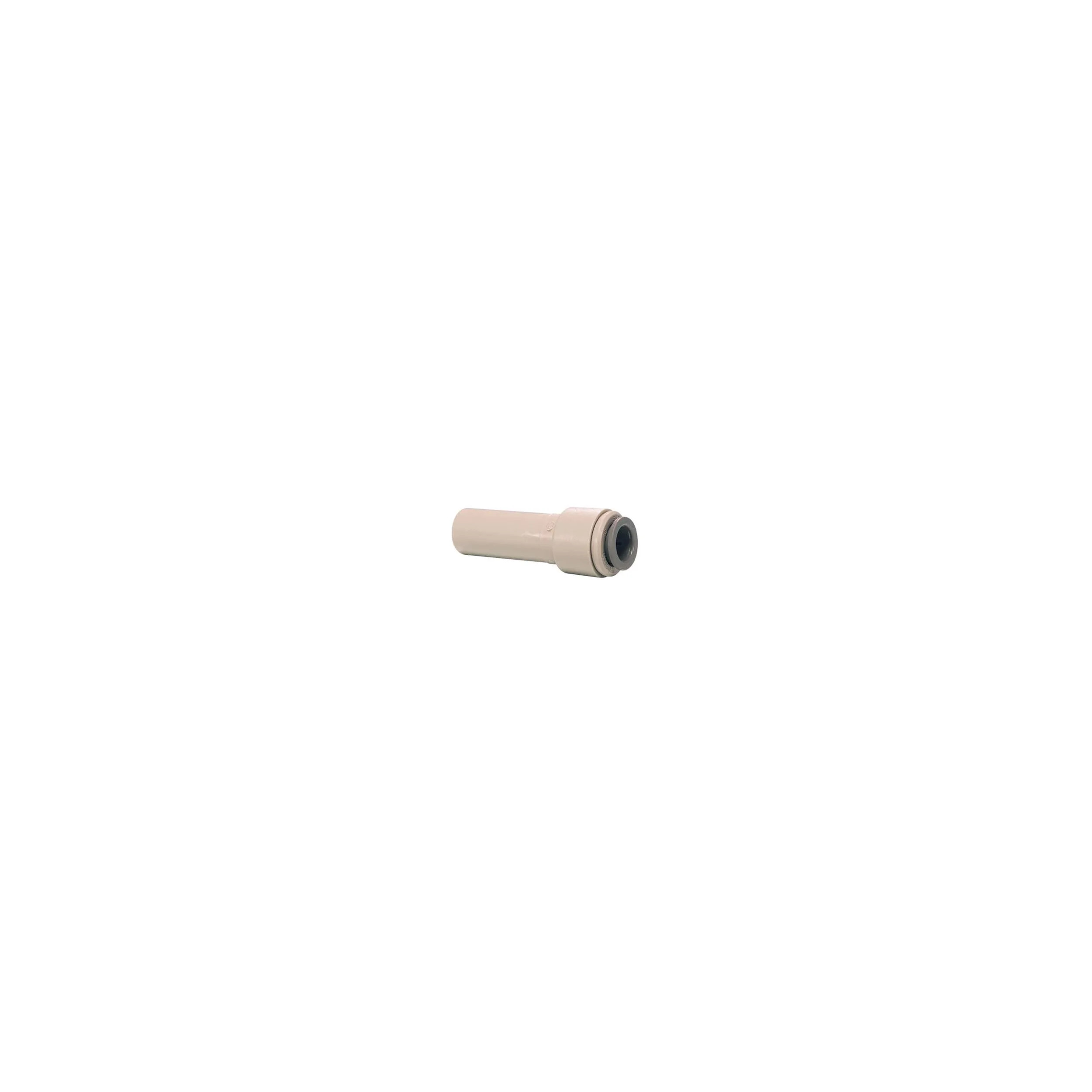

Reduzierstück Acetal grau, glatter Schaft 3/8, für Rohr 5/16

Technische Spezifikation - Compressed Air System Fittings

HINWEIS: Diese Spezifikation bezieht sich hauptsächlich, aber nicht ausschließlich, auf die mit PM und MM bezeichneten Fittings aus unserem Druckluftsortiment. Andere Fittings, Ventile, Rohre und Zusatzprodukte haben ihre eigenen technischen Spezifikationen.

Auswahl und Installation von Produkten

John Guest Fittings und zugehörige Produkte werden von John Guest speziell entwickelt und gemäß den in den John Guest Produktkatalogen aufgeführten technischen Spezifikationen hergestellt. Alle John Guest-Zubehörteile und zugehörigen Produkte müssen in Übereinstimmung mit diesen technischen Spezifikationen ausgewählt, installiert, verwendet und gewartet werden. Es liegt in der Verantwortung des Kunden / Nutzers, sicherzustellen, dass die John Guest Fittings und die zugehörigen Produkte für die vorgesehenen Anwendungen geeignet sind, ordnungsgemäß installiert und gewartet werden und in Übereinstimmung mit den technischen Spezifikationen verwendet werden. Es liegt auch in der Verantwortung des Kunden / Nutzers, seinen eigenen Kunden alle relevanten technischen Informationen über die von ihm gelieferten John Guest-Produkte zur Verfügung zu stellen. Wenn Sie Fragen zu unseren technischen Spezifikationen haben, wenden Sie sich bitte an uns.

Für die Verwendung mit Chemikalien oder anderen potenziell aggressiven Flüssigkeiten wenden Sie sich bitte an unseren Kundenservice.

Super Speedfit-Fittings und verwandte Produkte werden nicht für die Verwendung mit explosiven Gasen, Petroleumbenzin und anderen Brennstoffen oder für Zentralheizungssysteme empfohlen.

Wartungs- und Austauschintervalle

John Guest-Produkte sind in der Regel wartungsarm, wir empfehlen jedoch mindestens eine routinemäßige Sichtprüfung. Die Häufigkeit der visuellen Inspektion hängt von der Schwere der Anwendung und dem Risiko eines Misserfolgs ab. Wenn John Guest-Produkte nach einer Sichtprüfung beschädigt, rissig, verkohlt, verfärbt, hitzeverformt oder korrodiert erscheinen, sollten sie ausgetauscht werden. Jedes Produkt, das ausläuft oder auszulaufen scheint, muss ersetzt werden.

Die Lebensdauer des Produkts wird durch die Härte der Anwendung, die Feindseligkeit der Arbeitsumgebung und den Kontakt mit aggressiven Chemikalien oder Flüssigkeiten beeinflusst. Daher ist es wichtig, dass spezifische Austauschintervalle von den Verschreibern / Nutzern / Kunden berücksichtigt werden, je nach vorheriger Lebensdauer oder wenn ein Ausfall zu unannehmbaren Ausfallzeiten, Schäden oder Verletzungsgefahr führen könnte.

Installation und Test des Systems

Fittings und Schläuche müssen vor dem Gebrauch sauber und intakt gehalten werden.

Alle Rohr- und Verbindungsinstallationen müssen nach der Installation unter Druck getestet werden, um die Integrität des Systems zu gewährleisten, bevor sie an den Endbenutzer übergeben werden. Siehe auch "Wie man eine Verbindung herstellt".

Arbeitstemperaturbereich

Minimale Betriebstemperatur = -20 ° C

Maximale Betriebstemperatur = + 70 ° C

Das oben Genannte ist mit Luft zu verwenden. Bei einer Temperatur unter 0 ° C wenden Sie sich bitte an unsere Kundenbetreuung.

Betriebsdruck

Das John Guest-Druckluftsystem ist für folgende Temperaturen und Drücke geeignet.

Die obigen Bemaßungen beziehen sich auf Luft. Für die Verwendung mit anderen Flüssigkeiten oder Schläuchen oder bei anderen Temperaturen und Drücken wenden Sie sich bitte an unsere Kundenbetreuung.

Arten von Rohren

John Guest Fittings sind für die Verwendung mit John Guest Nylonschläuchen vorgesehen, eignen sich aber auch für eine Vielzahl von flexiblen Kunststoff- und Metallschläuchen, einschließlich UPVC, ABS, Polyethylen, Nylon, Weichstahl und Kupfer innerhalb der unten angegebenen Toleranzen. Rohre aus weichem Kunststoff wie Nylon sollten eine Mindestwandstärke von 1,5 mm haben. Das Rohr sollte eine gute Oberflächenqualität haben und unbeschädigt sein.

Toleranzen für Rohre

Diese John Guest Kupplungen sind für Rohre mit Außendurchmessern mit folgenden Toleranzen bestimmt

Zangenabdeckungen

Sind als zusätzliche Sicherheit gegen das Herausziehen des Röhrchens erhältlich oder um eine einfache Möglichkeit der Farbkodierung zu bieten. Die Abdeckung wird in einer Auswahl von sechs Farben angeboten.

Maximale Drehmomentwerte

Die folgenden Werte für das maximale Drehmoment sollten angewendet werden.

Es wird empfohlen, dass alle Installationen vor der Verwendung überprüft werden, um festzustellen, dass eine Verbindung hergestellt wurde.

Ziehen Sie die Kunststoffverbindungen nicht zu fest an, da dies zu einer übermäßigen Spannung und möglicherweise zu einem Versagen führen kann. Die empfohlenen Drehmomentwerte sind oben angegeben und müssen eingehalten werden. John Guest empfiehlt OEM-Kunden, den Austausch der Gewinde-"Ports" durch die moderne Methode der Verwendung von John Guest-Kartuschensystemen in Erwägung zu ziehen.

Reiniger und Desinfektionsmittel für Acetal-Fittings

Unser Rat an die Kunden ist, Reinigungs- und Desinfektionsmittel zu verwenden, die höher als ph4 und niedrig in Hypochlorit sind. Acetalverbindungen und Teile, die gereinigt und/oder desinfiziert werden, sollten sofort mit großen Mengen sauberen Leitungswassers abgespült werden, um alle Spuren von Reinigungsmitteln zu entfernen.

Einzelheiten zu Produkten, die aus Acetal hergestellt werden, sind in unseren Katalogen aufgeführt. Im Allgemeinen werden John Guest-Produkte, die Acetal enthalten, jedoch mit dem Bestellungspräfix PI, PM, CI, CM und RM bezeichnet. Polypropylen-Fittings bieten eine höhere Beständigkeit gegen aggressive Chemikalien als Acetal-Fittings. Polypropylen hat nicht die gleichen mechanischen Eigenschaften wie Acetal und John Guest Polypropylen-Fittings werden in der Regel mit den Referenzpräfixen PP und PPM bezeichnet.

Unsere Materiallieferanten empfehlen ECOLAB Oasis 133 als geeigneten Reiniger für die von John Guest hergestellten Acetalprodukte.

Einrichtungen - Unsere Empfehlungen

Der Nenndruck und die Installationsrichtlinien für das jeweilige Rohr müssen bei der Planung eines Druckluftsystems ebenfalls berücksichtigt werden.

Das Rohr sollte mindestens 800 mm abgestützt werden, um eine übermäßige Belastung der Kupplung zu vermeiden. Diese Stützen dürfen sich nicht näher als 25 mm am Ende der Kupplung befinden.

John-Guest-Anschlüsse und -Schläuche sollten erst nach dem Lufttank und nicht direkt an einen Kompressor angeschlossen werden.

Wir empfehlen die Anbringung von Halsabdeckungen, wenn die Rohre innerhalb von Wänden und Decken verborgen sind.

Es wird empfohlen, dass alle Rohr- und Fittinginstallationen nach der Installation und vor der Übergabe an den Endbenutzer einer Druckprüfung unterzogen werden.

Garantie

Obwohl wir eine Garantie gegen Herstellungs- oder Materialfehler geben, liegt es in der Verantwortung des Verschreibers, sicherzustellen, dass die Fittings und die dazugehörigen Produkte für die jeweilige Anwendung geeignet sind. Die Installation muss gemäß unseren Empfehlungen, in Übereinstimmung mit den anerkannten Praxiskodizes und den relevanten nationalen Normen korrekt durchgeführt und ordnungsgemäß gewartet werden. Bitte beachten Sie unsere Allgemeinen Geschäftsbedingungen.

Das Unternehmen verfolgt eine Politik der kontinuierlichen Forschung und Entwicklung und behält sich das Recht vor, die Spezifikationen und das Design aller Produkte ohne vorherige Ankündigung zu ändern. John Guest behält sich das Recht vor, die Farbe und die Form der Produkte zu ändern. Die Fotografien dienen ausschließlich der Veranschaulichung.

Durchflussraten für Aluminium- und Nylonrohre

NB Die Zahlen für die Hauptluftströme des Rings können doppelt so hoch sein, da der Luftstrom in beide Richtungen fließt.
