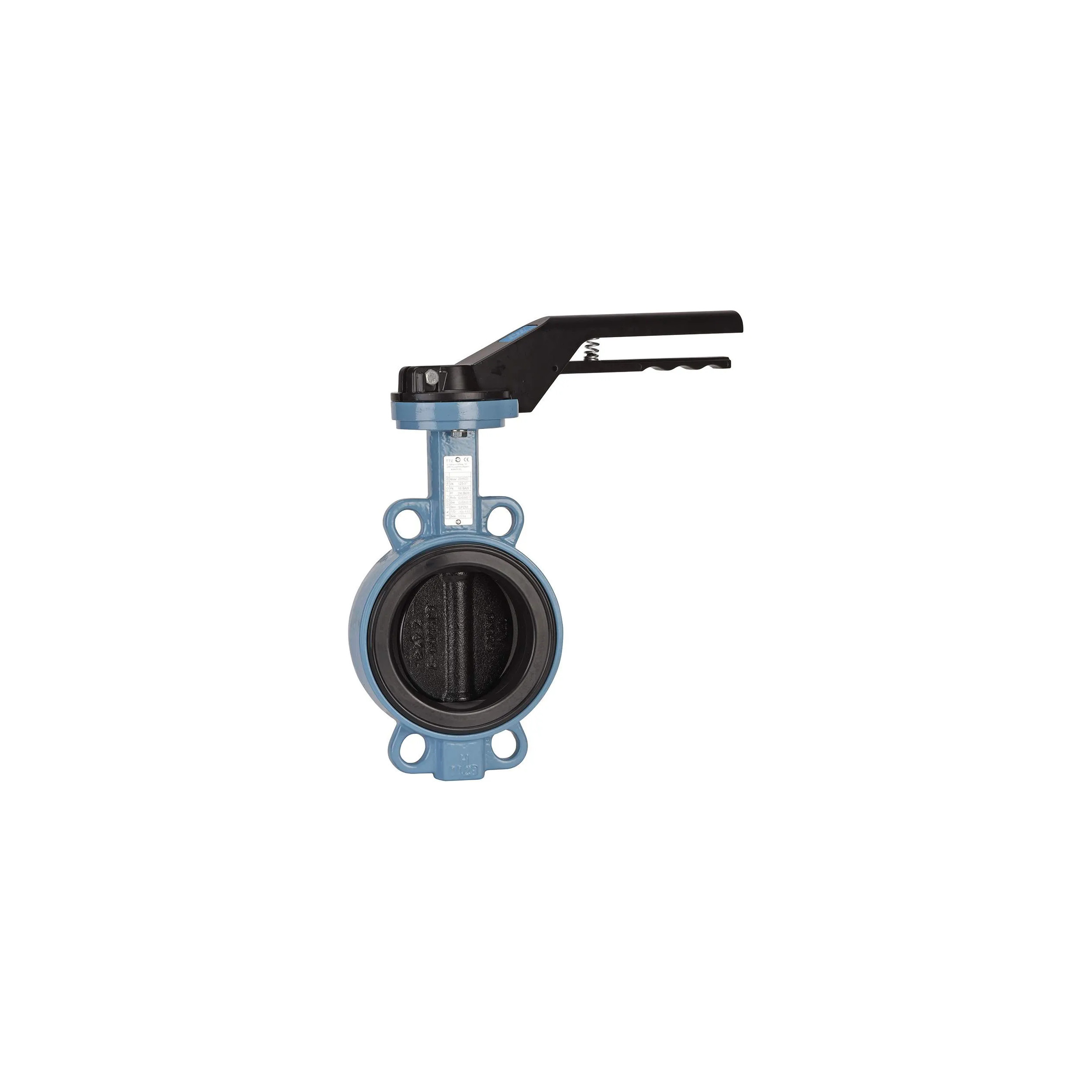

Absperrklappe mit Zentrierflügeln DN 80mm FT/I/E - 1150 SFERACO Artikelnummer 1150080.

Produkttyp: Absperrklappe.

Beschreibung: Absperrklappe mit Zentrierflügel (Wafer) TTV der Spitzenklasse für die Absperrung oder Regulierung von Trinkwasser-, Kalt- oder Warmwassersystemen.

Der Hahn ist von Bureau Veritas Marine zertifiziert und hat 5 Jahre Garantie.

Das Gehäuse ist aus Sphäroguss EN GJS-500-7, die Drosselklappe aus Edelstahl und die Manschette aus EPDM ACS. Montage zwischen Flanschen PN10, PN16 oder Class 150 je nach DN möglich. Kompatibel mit explosiven Atmosphären, ATEX Zone 1&21 und Zone 2&22 auf Anfrage bis DN100. Bedienung über Edelstahlhebel, Handradgetriebe, Kettengetriebe und mit Aufsatz möglich. Der Hahn kann durch einen Stellantrieb gesteuert werden, der dank der Vierkantachse direkt auf der ISO 5211-Platine montiert ist (bis DN400).

MERKMALE:

- Langer Hals für Wärmedämmung - Motorisch verstellbar ( ISO 5211-Platine mit Direktmontage ) - Zentrieraugen - Montage zwischen Flanschen PN10/16 von DN32 bis DN400 und CLASS 150 (PN20) von DN40 bis einschließlich DN400 ( darüber hinaus auf Anfrage ) - Montage zwischen Flanschen PN10 ab DN450 - Durchgehende Achse - Schwalbenschwanzmanschette ab DN50, abnehmbar - Edelstahl-Drosselklappe bis einschließlich DN100 - Guss-Drosselklappe mit schwarzer Rilsanbeschichtung +/- 300 Mikron ab DN125 - Griff mit 9 Positionen, abschließbar bis DN200, in allen Positionen blockierbar und nicht abschließbar von DN250 bis 300 - Rilsanisierte Lackierung Farbe RAL 5024 Dicke 250-300 Mikron - Erhöhung des Halses um 75 mm ( Option ) - Vierkant 30x30 mm für Brunnenschlüssel ( Option ) ANWENDUNGEN : - Anwendungen: Kaltwasser, Warmwasser, Trinkwasser - Nicht empfohlen für: Kohlenwasserstoffe, Dampf, Gase, Säuren, Öle, Freon - Min. und max. zulässige Temperatur Ts : - 20°C bis + 110°C - Max. zulässiger Druck Ps: 16 bar bis DN300, 10 bar darüber hinaus PALETTE: - Hebelbetätigung von DN 32 bis DN 300 - Blanke Achse von DN 350 bis DN1400 - Mögliche Betätigung durch Handradgetriebe IP65 ( Ref. 1197 ) von DN 32 bis DN 1400 - Mögliche Betätigung durch Kettengetriebe IP65 ( Ref. 1194 ) von DN 32 bis DN 500 - Auf Wunsch Aufsatz mit Sonderlänge ( Ref. 98665 ) - Auf Wunsch Edelstahlgriff CF8M und Edelstahlschrauben ( Ref. 9831250-9831264 ) ANSCHLUSS: - Zwischen Flanschen PN10-PN16 von DN 32 bis DN400 und CLASS 150 (PN20) von DN40 bis einschließlich DN400 - Zwischen Flanschen PN10 ab DN 450

Lieferant: SFERACO

Referenznummer des Lieferanten: 1150080
