Global OSCAR1800

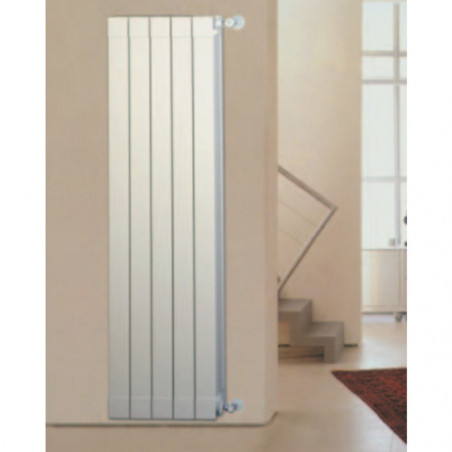

Oscar von GLOBAL Aluminiumguss Global. Aluminium-Zentralheizung 1 Element weiß, Höhe 1846 mm, OCAR1800 referenz OSCAR1800.
Pour particuliers, professionnels, Verwaltungen, Kollektivitäten, Molkereien, CHU, etc.Nur disnur im Laden in Montpellier erhältlich
Produkt aufgrund der Abmessungen derzeit nicht lieferbar
Delta T ist der Heizkomfort (Temperaturdifferenz zwischen Außen- und Innentemperatur).
Fügen Sie die Menge der Elemente nach Bedarf hinzu :
Schätzung der Nutzleistung in Abhängigkeit von Ihrem Volumen/Ihrer Fläche :
OSCAR 1800 :
∆T 20 K | ∆T 25 K | ∆T 30 K | ∆T 35 K | ∆T 40 K | ∆T 45 K | ∆T 50 K | ∆T 55 K | ∆T 60 K |
86 | 117 | 149 | 184 | 221 | 260 | 300 | 341 | 384 |
Schätzung der Nutzleistung in Abhängigkeit von Ihrem Volumen/Ihrer Fläche :
Oberfläche des Raumes | Ungefähres Volumen in m3 | Leistung des Heizkörpers in W |
---|---|---|
Weniger als 10 m2 | 25 m3 | 750 W |
Von 10 bis 15 m2 | 35 m3 | 1 000 W |
Von 15 bis 25 m2 | 50 m3 | 1 500 W |
Mehr als 25 m2 | > 55 m3 | 2.000 W oder mehr, abhängig von der Oberfläche |
Beispiel: Für einen 25m² großen Raum mit Standardhöhe (1800W), benötigen Sie :
Beispielrechnung für ∆T, die sich von 50 K unterscheiden:
Wenn Sie eine Thermalleistung kennenlernen möchtenmik (P) mit ∆T, das sich von ∆T 50 K unterscheidet, muss die folgende Formel verwendet werden: P=Km - ∆Tn

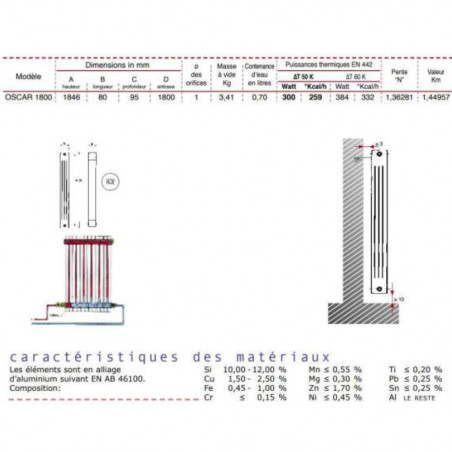

Abmessungen :
Verkleinern eines Elements :
Beispiel für die Abmessungen von 5 Elementen :
OSCAR ist ein hochwertiger, technisch fortschrittlicher Heizkörper, der mit einem speziellen Schweißverfahren entwickelt und hergestellt wurde. Er besteht aus Aluminiumdruckguss und extrudiertem Aluminium, das von anderen Herstellern von Aluminiumheizkörpern nicht verwendet wird. OSCAR ist ein echter Zentralheizungsheizkörper für maximalen Komfort und Leistung. Die Zuverlässigkeit und Qualität des OSCAR-Heizkörpers wird durch die hohe Wandstärke der Wasserleitung garantiert. Doppelte Badlackierung mit Anaphorese und anschließend mit Epoxy-Polyester-Pulver.
- OSCAR-Heizkörper sind für den Einsatz in Zentralheizungsanlagen mit Warmwasser bis 110° C und einem Druck von 600 K Pascal - 6 Bar bestimmt.
- Die Rohre der Anlage können sowohl aus Stahl, als auch aus Kupfer oder Kunststoff bestehen.
- Für einen reibungslosen Betrieb der Anlage empfehlen wir, die folgenden Abstände einzuhalten:
≥ cm. 3 Abstand von der Wand
≥ cm. 10 Abstand vom Boden
≥ cm. 10 Abstand von der Ablage oder Nische
- Verwenden Sie nur die O-Ringe (Art. 24), die mit den Stopfen und Reduzierstücken (Art. 5 und 6) geliefert werden. Sie können auch unsere kompletten Sets (Art. 44, 47 und 49) verwenden.
- Um mehrere Elemente miteinander zu verbinden, verwende unbedingt die 30 mm Nippel 1. (Art. 23) und die O-Ringe (Art. 24).
- Zum Schutz der Anlage empfehlen wir, den pH-Wert des Wassers zu kontrollieren (er sollte zwischen 6,5 und 8 liegen) und bei Bedarf einen passivierenden Inhibitor wie Cillit-HS 23 Combi o.ä. 1 Liter pro 200 Liter in der Anlage zirkulierendem Wasser einzubringen und bei der Inbetriebnahme Hochtemperatur/Wasser 90° C zu entlüften.
- Wir empfehlen, an jedem Heizkörper einen automatischen oder manuellen Entlüfter zu installieren.
- Als Vorsichtsmaßnahme sollten Sie die Heizkörperventile nicht vollständig schließen, um alle Arten von überschüssigem Druck zu beseitigen. Wenn Sie eine oder mehrere Batterien vom Betrieb des gesamten Heizkreislaufs ausschließen möchten, können Sie dies tun.
- Bei Höhen von 900 bis 2000 mm, wenn der Anschluss an zwei Punkten unten erfolgt, muss zwischen dem ersten und dem zweiten Element ein Verschluss (Art. 22) angebracht werden, um die maximale Leistung des Heizkörpers zu gewährleisten.
BEDINGUNGEN FÜR DIE GÜLTIGKEIT VON WÄRMELEISTUNGEN
Die Wärmeleistung ist so zu verwenden, wie sie ist, ohne Aufschlag.
Sie gelten für normal installierte Heizkörper und insbesondere:
- an zwei Punkten gespeist werden, wobei der Wassereinlass oben und der Wasserauslass unten entweder versetzt oder auf derselben Seite liegen, je nach Länge und Höhe des Heizkörpers;
- nackt: oder ohne anderes Zubehör als das, das bei den Prüfungen angebracht wurde, d. h. ohne Regale, Gitter oder Verkleidungen, die die freie Luftzirkulation beeinträchtigen könnten;
- nach unseren Anweisungen verlegt werden. Bei Verwendung eines Geräts, das an einem einzigen Punkt versorgt, wird die Wärmeleistung nicht garantiert.
Bei der Verwendung von niedrigen Temperaturen oder starken Temperaturabfällen im Inneren des Heizkörpers ist es notwendig, die ?T mit der logarithmischen Methode zu berechnen.
