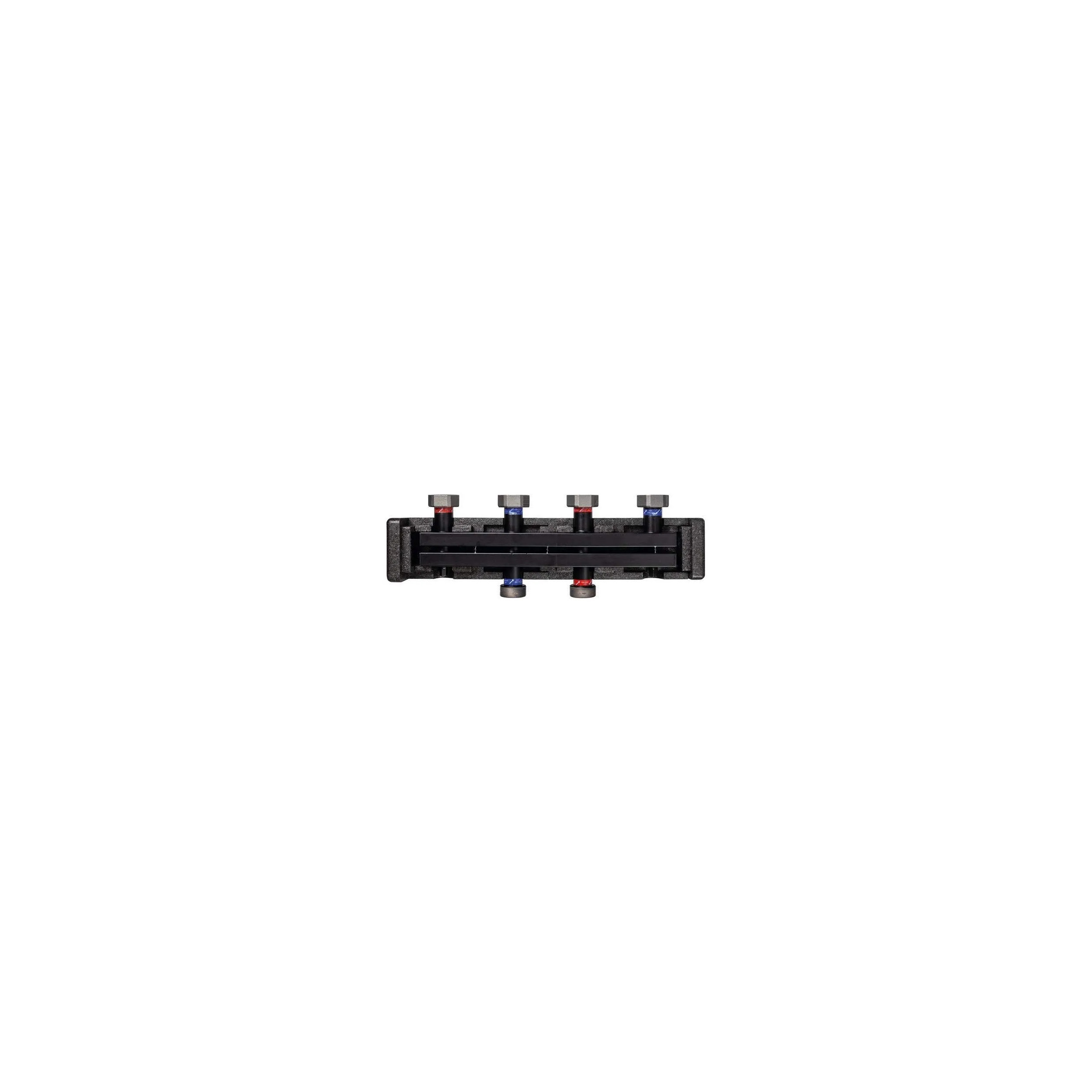

Heizkreisverteiler KSV 125, zwei Kreise.

Die Verteiler KSV 125 werden zur Verteilung der Wärmeträgerflüssigkeit verwendet. Die Heizkreise müssen mit Hilfe der Dichtungen aus dem Set an das G1½'' Gewinde angeschlossen werden. Der Anschluss an den Kesselkreislauf muss auf genau die gleiche Weise abgedichtet werden. Die Verteiler KSV 125 HW sind außerdem mit einer integrierten hydraulischen Weiche für die hydraulische Kontrolle der Anlage ausgestattet. Das seitliche GW G½" Gewinde ist für die Montage des Entleerungshahns oder der Eintauchhülse des Temperaturfühlers vorgesehen. Für den Fall, dass diese Elemente nicht installiert werden müssen, muss das Anschlussstück mit einem Stopfen geblendet werden. Um die Heizkreise anzuschließen, verwenden Sie die Dichtungen aus dem Set. Um den Anschluss an den Kesselkreislauf abzudichten, verwenden Sie Teflonband. Die Verteiler KSV 125 müssen entsprechend der Kennzeichnung auf den Anschlüssen an die Heizkreise angeschlossen werden: rot = Vorlauf, blau = Rücklauf aus der Anlage/zur Wärmequelle.

Abstand zwischen den Achsen der Anschlüsse der Pumpengruppen: 125 mm.

Maximaler Betriebsdruck: 6 bar

Max. Leistung: 70 kW (bei ΔT = 20°C).

Durchschnittliche Höchsttemperatur: 110°C.

Ref: 77310
