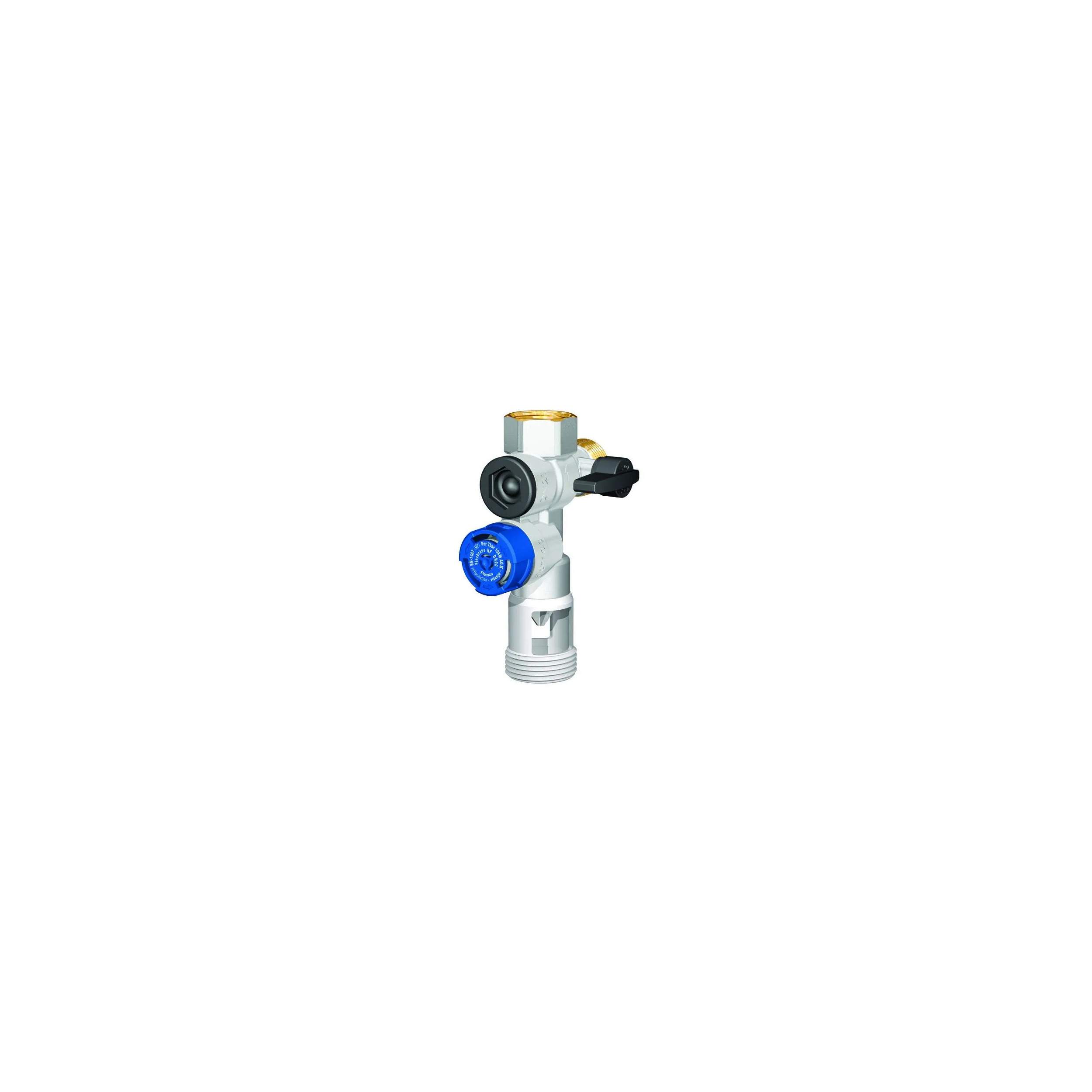

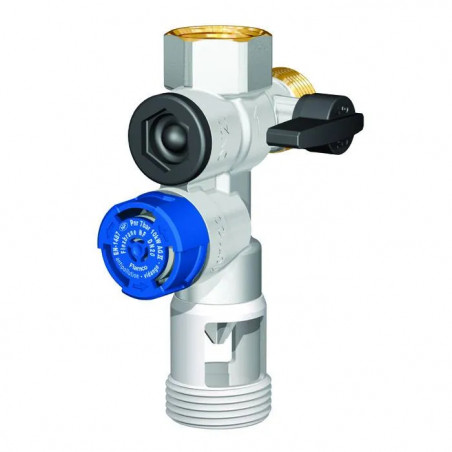

Sicherheitsgruppe FLAMCO 20x27: Gerader Ablauf, vertikale Verbindung

Sicherheitsgruppe: Gerader Auslauf, vertikale Verbindung

FLAMCON FLEXCON - 28360

Allgemeines :

Dieses Set enthält eine Flexbrane-Sicherheitsgruppe und die dazugehörige Anleitung (nur optionales Verbindungsstück).

Anwendung :

• 20x27
• Kann auf jeden Wassererhitzer montiert werden (Für die maximal zulässige Kapazität siehe die KW-Aufschrift auf dem Knopf)
• Flexbrane dient dazu, einen zu hohen Druck im Wassererhitzer zu vermeiden
• Flexbrane wird in Situationen empfohlen, in denen Entzinkung oder Entsiegelung auftreten können

Sicherheit :

Installation :

• Maximaler Systemdruck: 5,25 bar
• Minimaler Systemdruck: 0,2 bar
• Die Flexbrane sollte direkt an der Kaltwasserzuleitung zum Wassererhitzer montiert werden, eventuell über eine dielektrische Isolierverschraubung, wobei die Vorrichtung immer senkrecht nach unten gerichtet ist.
• Die Wasserzuleitung muss entsprechend dem Pfeil an den Zulaufanschluss angeschlossen werden.

• Abflussrohr :

1/2 ": Mindestdurchmesser 20 mm

3/4": Mindestdurchmesser 25 mm

1": Mindestdurchmesser 25 mm

-> kann direkt mit dem Flexbrane verbunden werden :

• Dank der integrierten Abschaltvorrichtung
• Oder am Siphon, der direkt an die Sicherheitsgruppe angeschlossen ist

• Dichtband über Flexbrane und Reduzierstück anbringen

Erste Verwendung :
